CL/CL2/CL3/CLSP/HICL2 同軸光源/高亮度同軸光源

同軸光源
  • 產品功能:
  • 高密度SMD LED自動化焊接，達到高亮度照明
  • 特殊熱傳導材料和精巧結構設計，不需要風扇散熱
  • 堅實組裝工法與靈活的安裝選擇
  • 採用特殊高階鍍膜分光鏡，提供高品質的光學效果

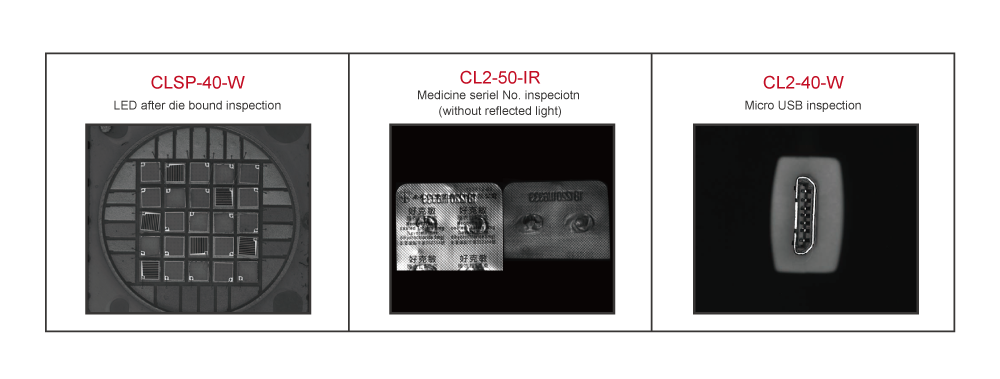

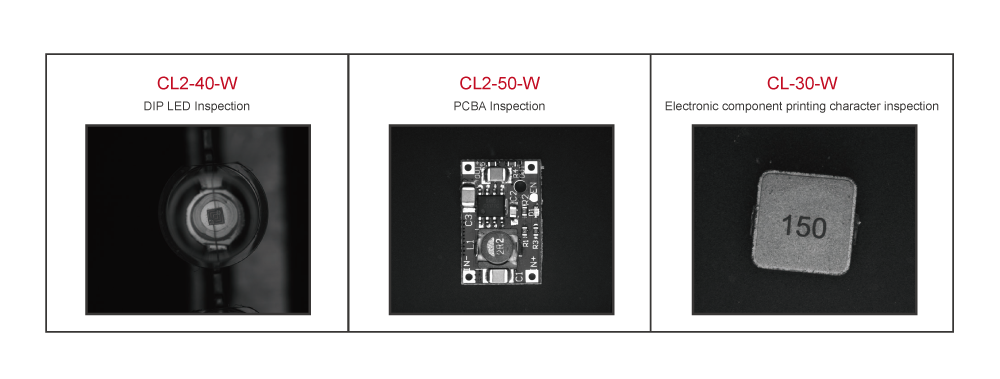

  • 適合檢查高反射表面的刮傷與瑕疵
  • CLSP系列提供體積更小的設計，節省安裝空間
加入產品詢問車 DM下載

系列規格表

Series Model Voltage Color Power (W) Dimensions (mm) Diagrams
● ● ● ● Length Width Height

CL

 CL-20 24V ● ● ● ● 1.7 1.5 46 30 26  1
CL-30 24V ● ● ● ● 2.5 2.5 56 38 36 2
CL2-40 24V ● ● ● ● 4.3 6 86 50 47 3
CL2-50 24V ● ● ● ● 7 9 75 60 56.2 4
CL2-60 24V ● ● ● ● 10 10 106 70 67 5
CL2-70 24V ● ● ● ● 11 11 120 85.4 79 6
CL2-90 24V ● ● ● ● 24 18 130 98 87 7
CL2-100 24V ● ● ● ● 18 22 146 110 107 8
CL2-120 24V ● ● ● ● 24 30 168 135 132 9
CL2-130X80 24V ● ● ● ● 40 50 147 130 87 10
CL2-150 24V ● ● ● ● 48 60 198 165 162 11
CL2-180X80 24V ● ● ● ● 28 35 190 126 80 12
CLSP-40 24V ● ● ● ● 2 2.5 52 50 47 13
CL3-40 24V ● ● ● ● 4.3 6 86 50 47 3
CL3-50 24V ● ● ● ● 10 10 95 60 55 4
CL3-60 24V ● ● ● ● 12 12 106 70 67 5
CL3-70 24V ● ● ● ● 15 15 120 85.4 79 6
CL3-100 24V ● ● ● ● 24 24 146 110 107 8

Series Model Color Current/Power No. of Channel
 		 Dimensions (mm) Diagrams
Length Width Height

HICL2

 HICL2-50 ● ● ● ● 1.5A / 18W 1 190.8 70 70  13
HICL2-250X100 ● ● ● ● 2A / 90W 1 264 173 116 14
HICL2-300 ● ● ● ● 1.25A / 200W 4 370 314 316 15

※ HICL2僅限搭配定電流驅動器，並請注意額定電流

產品型號

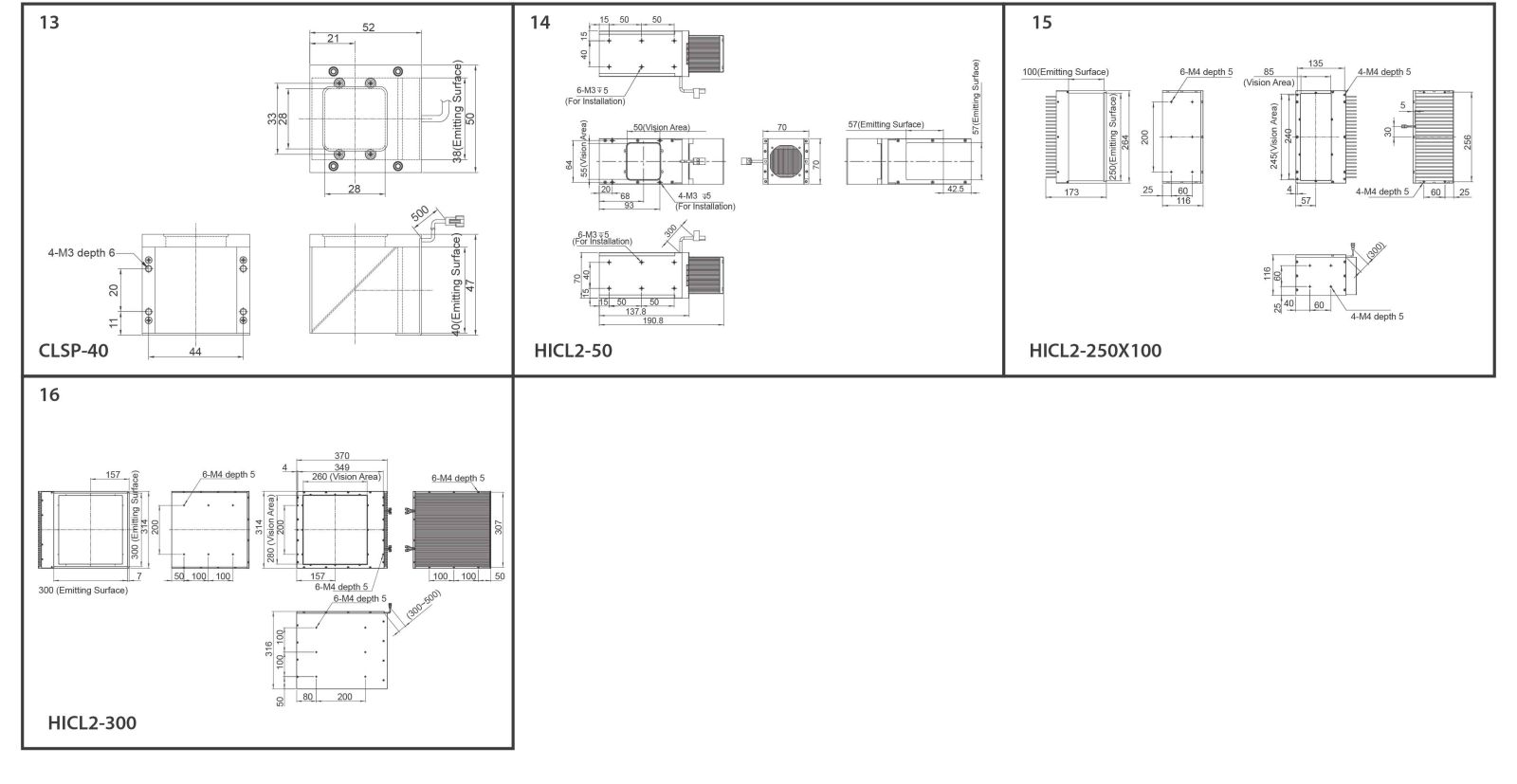

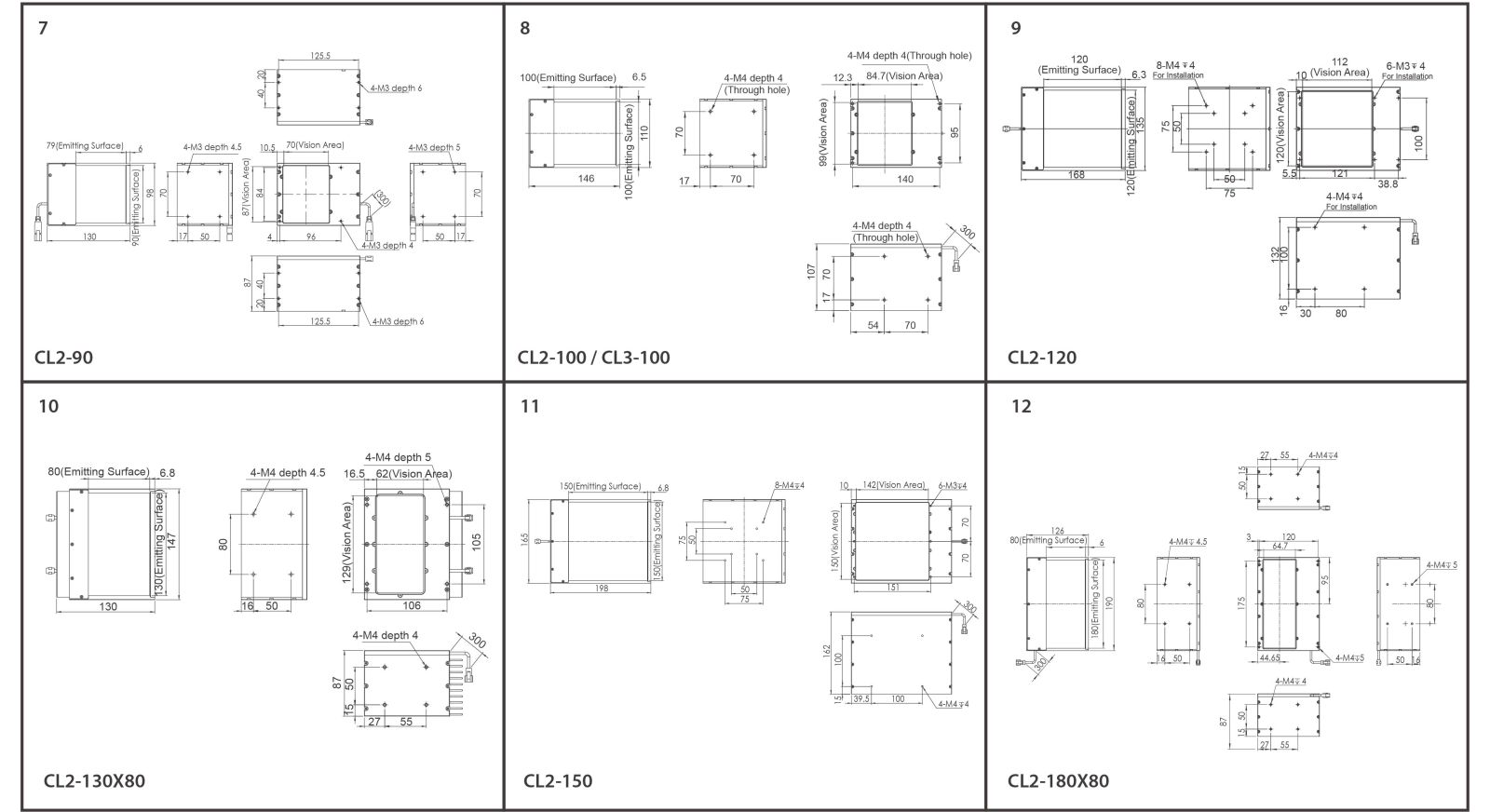

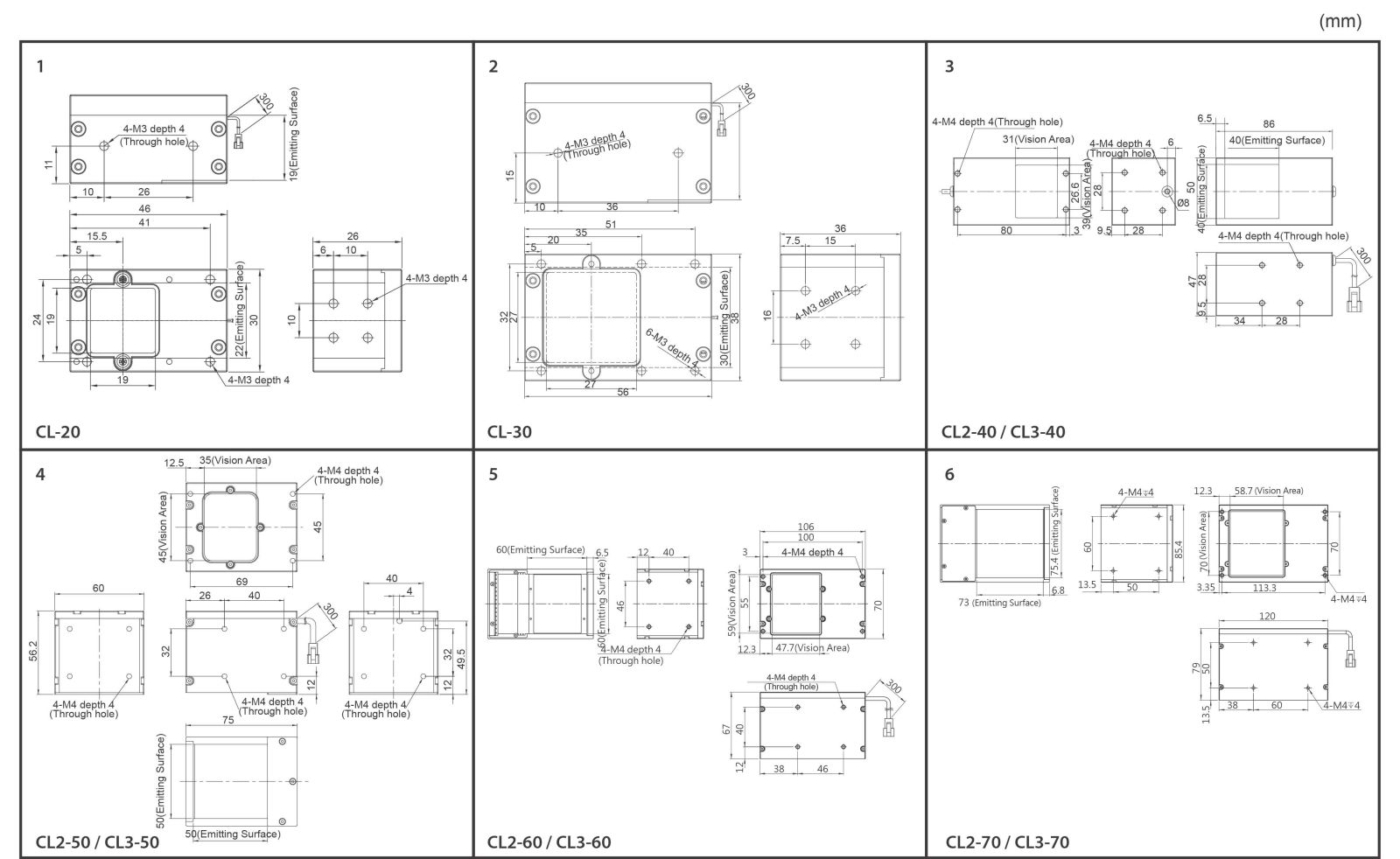

產品尺寸圖

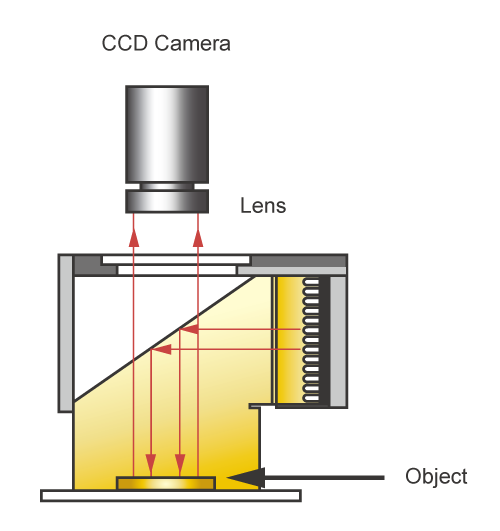

打光方式


照明方式
