DCLD2

二通道系列
本產品採用高頻交換式定電流驅動電路,同時提供高穩定與高效率驅動電源;高達4096階電流數位調整能力,精準的定電流控制能力有效延長LED光源壽命。
使用旋鈕操作,讓使用者在光源調整上能更加簡單方便。USB通用序列埠與雙隔離式通訊設計增加系統通訊可靠度、安全性,並有效簡化系統複雜。
  • 產品功能:
  • 電氣隔離USB通訊介面、超高速Strobe光耦合接收電路。
  • 數位式飛梭旋鈕電流調整、七段顯示器Level指示、雙通道獨立調整&儲存功能。
  • 高電流驅動能力:每通道最大2000mA驅動電流輸出。
  • LED開路偵測&短路保護:輸出空載或短路時會自動停止電流輸出。
  • 安全保護機制:輸入電流異常、系統過電流、系統過溫Alarm保護。
  • 精密電流調整解析度:使用飛梭旋鈕可提供256階調整能力;使用USB通訊可提供4096階調整能力。
  • LED Strobe輸出寬度調整機制,提供1~4095us曝光寬度調整。
  • 外部脈波開關控制:提供”週期性”外部觸發開關訊號,達成LED Strobe同步控制;LED輸出最小開啟寬度可達10us,Strobe輸入最大頻率達100KHz。
  • 每通道提供256組可規劃非揮發LUT單元,使用者可以快速對應不同電流與亮度特性之LED光源。
  • 通過EMC電磁相容與Safety安規的認證檢測,符合CE要求(DCLD2-L)。

系列規格表

Model Driver Type Input Voltage Output Voltage Output Current
DCLD2 Wide Voltage DC24V~48V DC9V~50V ≦2000mA


※ 提供客製化輸出電壓/電流規格

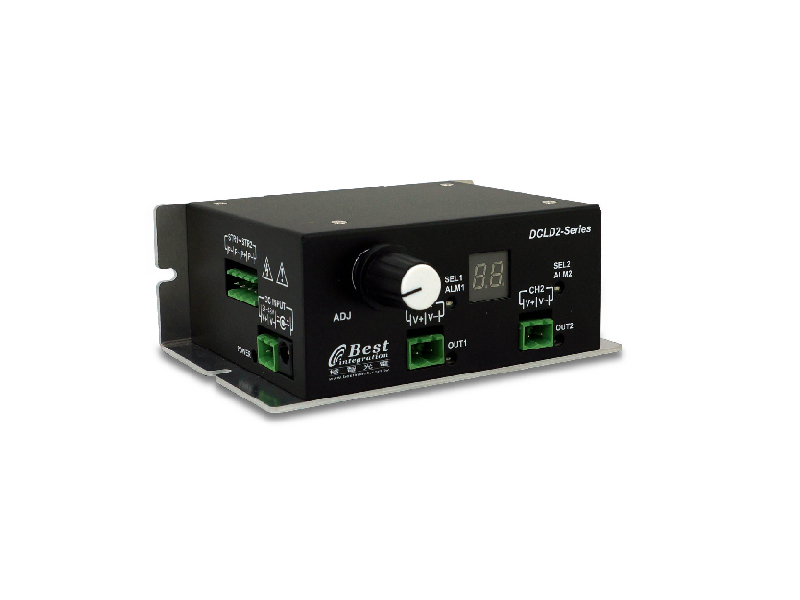

產品型號

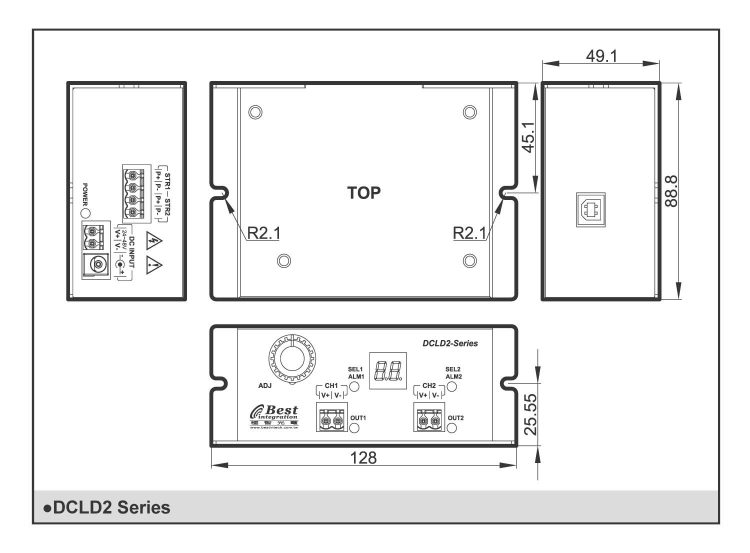

產品尺寸圖

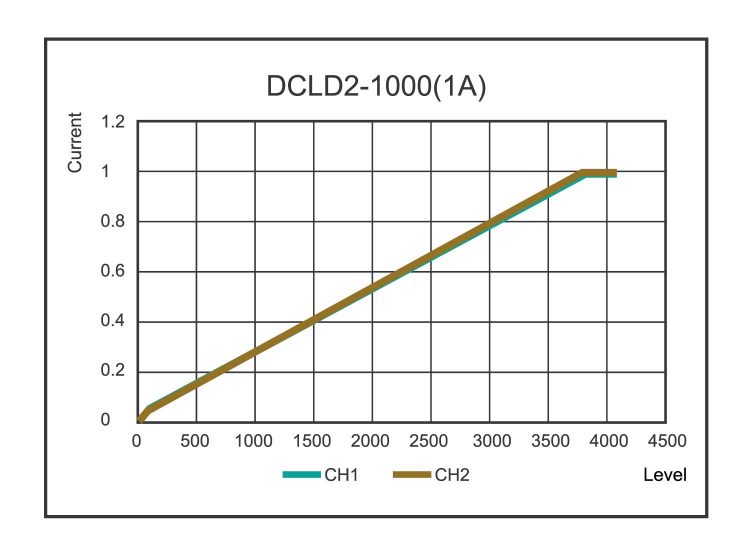

產品線性圖
