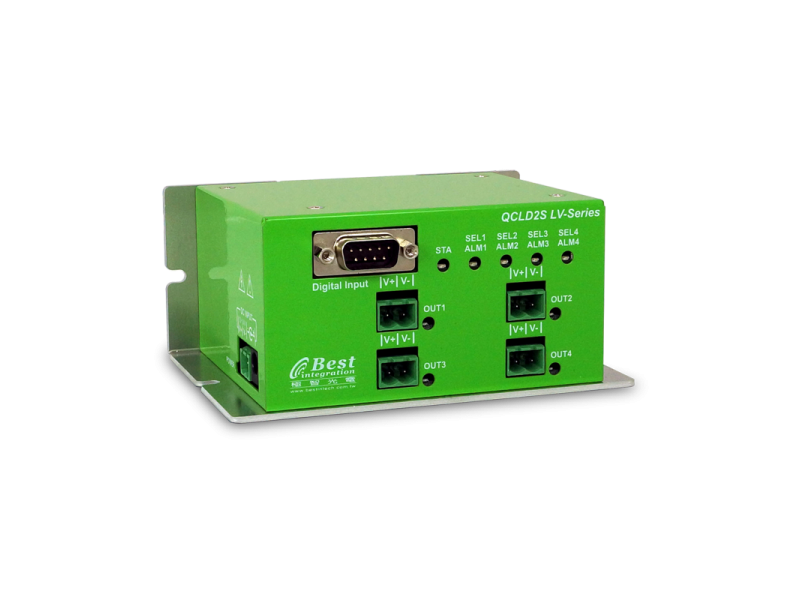

QCLD2S

四通道系列
本產品採用DSP控制技術與高頻交換式定電流驅動電路,可提供高穩定與高效率之LED驅動電源;高達4096階電流數位調整能力,更可適用於不同瓦數的LED光源系統;精準的定電流控制能力益加有效延長LED光源壽命。
輕巧的小型化設計,可以省系統配置空間,增加使用彈性;USB2.0隔離式通訊設計增加系統通訊可靠度、安全性,並有效簡化系統複雜。
  • 產品功能:
  • 電氣隔離USB2.0通訊介面,超高速Strobe光耦合接收電路
  • 寬廣的定電流電壓輸出範圍:DC1.5V~22V(For QCLD2S-L)/DC1.5V~24V(For QCLD2S-LV2)/DC12V~24V(For QCLD2S-LS)
  • 高電流驅動能力:每通道最大2000mA驅動電流輸出能力 (For QCLD2S-L)
  • LED開路偵測、短路保護:輸出空載或短路時自動停止電流輸出以避免不正常操作
  • 安全保護機制:輸入電流異常、系統過電流、系統過溫Alarm保護
  • QCLD2S-L/LV2外部脈波開關控制:提供外部觸發開關訊號,達成LED Strobe同步控制功能;LED輸出最小開啟寬度可達10us,Strobe輸入最大頻率可達100kHz (週期性)
  • QCLD2S-LS外部脈波開關控制:提供外部觸發開關訊號,達成LED Strobe同步控制功能;LED輸出最小開啟寬度100us,Strobe輸入最大頻率可達10kHz
  • LED Strobe輸出寬度調整機制,提供4096us曝光寬度調整能力
  • 擁有精密的電流調整解析度:使用USB通訊控制時可提供4096階電流調整能力
  • 每通道提供256組可規劃非揮發LUT單元,使用者可快速對應不同電流與亮度特性之LED光源

系列規格表

Model Input Voltage Output Voltage Output Current
QCLD2S-L DC12V~24V DC1.5V~22V
500mA
750mA
1000mA
2000mA
QCLD2S-LV2 DC24V DC1.5V~24V 500mA
750mA
1000mA
QCLD2S-LS DC24V DC12V~24V 500mA
750mA
1000mA


※ 提供客製化輸出電壓/電流規格

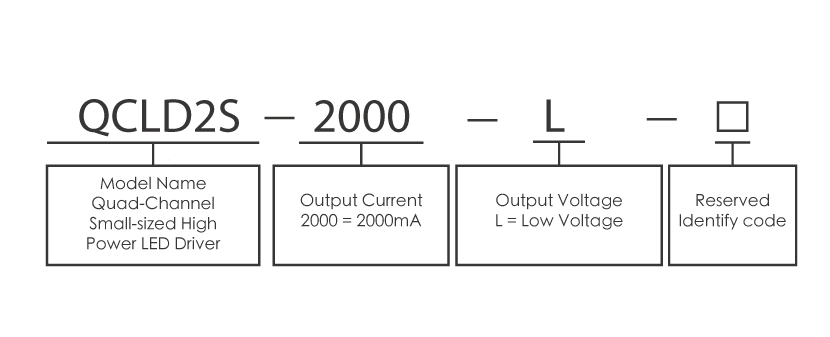

產品型號

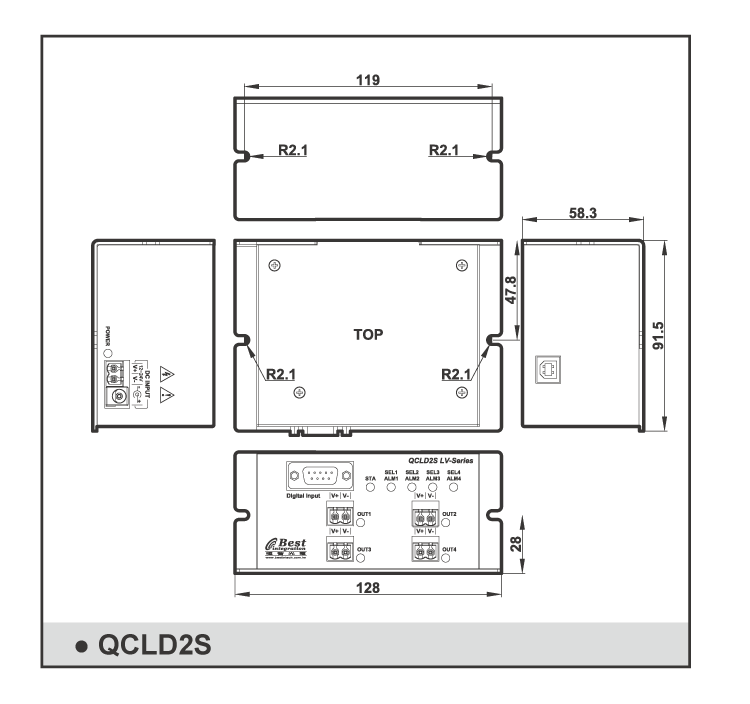

產品尺寸圖
